Recht gefreesd tandwiel moduul 5 gehard

Deze recht gefreesd tandwiel moduul 5 Z = 12T heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 12 gehard
€67,00 Excl. btw
€81,07 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 14 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 14 gehard
€74,50 Excl. btw
€90,15 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 15 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 15 gehard
€81,00 Excl. btw
€98,01 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 16 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

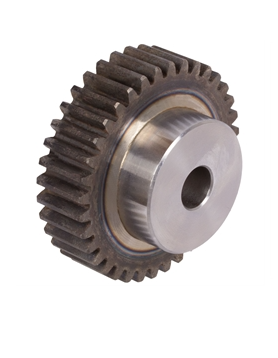

Recht gefreesd tandwiel moduul 5 Z = 16 gehard
€84,00 Excl. btw
€101,64 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 18 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 18 gehard
€91,00 Excl. btw
€110,11 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 20 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 20 gehard
€99,00 Excl. btw
€119,79 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 22 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 22 gehard
€109,00 Excl. btw
€131,89 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 24 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 24 gehard
€121,00 Excl. btw
€146,41 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 25 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 25 gehard
€126,00 Excl. btw
€152,46 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 30 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 30 gehard
€184,00 Excl. btw
€222,64 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 32 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 32 gehard
€210,00 Excl. btw
€254,10 Incl. btw

Deze recht gefreesd tandwiel moduul 5 Z = 36 heeft standaard geharde tanden en een boring H7. Op verzoek kunnen wij de tandwielen volgens tekening laten bewerken in ons bewerkingscentrum.

Lees meer

Recht gefreesd tandwiel moduul 5 Z = 36 gehard
€245,00 Excl. btw
€296,45 Incl. btw

Wat is een tandwiel moduul 5 gehard?

Een tandwiel wordt standaard aangeduid met een moduul. Dit is de verhouding tussen de steekcirkel en het aantal tanden van een tandwiel. Dit noemen ze dan een tandwiel moduul 5. Op deze pagina zie je ons aanbod aan tandwielen met het moduul 5 en lees je alles over dit moduul.

Hoe bereken je tandwiel moduul 5?

De tandwiel moduul wordt gedefinieerd als de verhouding tussen de diameter van het tandwiel en het aantal tanden. Het wordt gemeten in millimeters. De steekcirkel is de diameter van de cirkel die midden door de tanden loopt. Men berekent de module door de diameter van het tandwiel te delen door het aantal tanden:

Module (m) = Diameter van het Tandwiel (D) / Aantal Tanden (N)

Tandwiel moduul 5 berekening

Stel, de diameter van het tandwiel in millimeters is 50mm, het aantal tanden is 10, dan is het moduul 50 / 10 = 5. Dit betekent dus een tandwiel moduul van 5.

Tandwiel moduul 5 toepassingen

Tandwielmoduul 5 is een specifieke maat binnen tandwielsystemen, met unieke eigenschappen en toepassingen die het onderscheiden van andere moduulwaarden, zoals tandwiel moduul 4 of moduul 6:

  • Veelzijdig in toepassingen: Tandwielen met moduul 5 zijn veelzijdig in hun toepassingen. Deze worden gebruikt in een breed scala aan industrieën, waaronder machinebouw, automotive, transport, en productie, vanwege hun geschiktheid voor verschillende belastingen en toepassingen.
  • Efficiënt in vermogensoverdracht: Moduul 5 tandwielen bieden een goede balans tussen grootte en efficiëntie in vermogensoverdracht. Ze zijn in staat om hoge koppels over te brengen met een goede mate van efficiëntie, waardoor ze geschikt zijn voor toepassingen waarbij een betrouwbare krachtoverbrenging vereist is.
  • Middelgrote machines: Tandwielen met moduul 5 zijn ideaal voor middelgrote machines en systemen waarbij een goede balans tussen grootte en belastbaarheid vereist is. Ze worden vaak gebruikt in transportbanden, tandwielkasten, en machinegereedschappen.
  • Efficiëntie en betrouwbaarheid: Tandwielen met moduul 5 bieden een goede balans tussen efficiëntie en betrouwbaarheid. Ze zijn bestand tegen slijtage en kunnen langdurige prestaties leveren onder verschillende operationele omstandigheden.

In vergelijking met moduul 4 biedt tandwiel moduul 5 een iets grotere belastbaarheid en efficiëntie, terwijl het ook minder omvangrijk is dan tandwielen met hogere moduulwaarden zoals tandwiel moduul 6. Het is een veelgebruikte maat die geschikt is voor een breed scala aan industriële toepassingen waarbij betrouwbaarheid, efficiëntie en compatibiliteit van cruciaal belang zijn.

Tenslotte is een voordeel de standaardisatie van het moduul. Tandwiel moduul 5 is een standaardmaat wat ervoor zorgt dat het ontwerp, de fabricage en het onderhoud makkelijker is. Hierdoor wordt het totale systeem efficiënter.

Welke modulen hebben wij nog meer

We hebben 18 verschillende soorten tandwielen moduul in ons assortiment zitten:

Bewerking Tandwiel moduul 5 gehard

Alle tandwielen zijn standaard gehard en zijn voorzien van een voorboring. Op verzoek zullen wij de tandwielen voor je bewerken in ons bewerkingscentrum. Enkele voorbeelden van bewerking zijn; spiebaan, tapgat, pasboring, gaten op steekcirkel etc. De tandwielen met geharde tanden hebben een levertijd van 2 weken. De tandwielen zijn van staal C45 en zijn inductief gehard 50-55 HRc. Naast de tandwielen met geharde tand hebben we standaard ook tandwielen met ongeharde tanden op voorraad.

Hebben jullie de tandwiel moduul 5 gehard op voorraad?

Ben je op zoek naar een tandwiel moduul 5 met geharde tanden? Dan ben je bij DTS Products aan het juiste adres. Bij ons vind je een uitgebreid assortiment aan tandwielen, zowel conische tandwielen, rechtgefreesde tandwielen, als tandheugels zijn uit voorraad leverbaar.

Je kunt de tandwiel moduul 5 met geharde tanden eenvoudig in onze webshop bestellen. In de meeste gevallen kan DTS de tandwiel moduul 5 gehard binnen 2 weken leveren. Heb je vragen over de tandwiel moduul 2 gehard of over onze andere producten in de aandrijftechniek? Neem dan contact op met onze klantenservice. Wij helpen je graag!

Bezorging van tandwiel moduul 5 gehard

Je kunt kiezen of je je tandwiel moduul 5 gehard wilt laten bezorgen op het gewenste afleveradres of afhalen bij DTS Products BV in Doetinchem. Maak de keuze in de winkelwagen tijdens het afronden van je bestelling.

Heb je onderdelen met spoed nodig? Neem dan contact op met onze klantenservice. Wij bieden een extra service om het pakket (binnen Nederland) de volgende werkdag met post.nl voor 10.00 uur of 12.00 uur op het gewenste afleveradres te bezorgen. Voor (buitenland) maken wij gebruik van ups deze leveren het pakket de volgende werkdag voor 12.00

Ons adres: DTS Products BV, Havenstraat 92, 7005 AG Doetinchem

Bezorgkosten

Ga naar Verzenden & Retourneren voor meer informatie.

Over DTS

DTS levert in heel Nederland, bij o.a. productie- en assemblagebedrijven, handelsondernemingen, technische diensten en onderhoudswerkplaatsen.

Door een merk onafhankelijk assortiment en een eigen magazijn zijn wij in staat om in de meeste gevallen direct uit voorraad in heel Nederland te leveren. Wij leveren producten in verschillende prijs- en kwaliteitsklassen. Wij streven er dan ook naar om als technische groothandel middels een erg flexibel assortiment, ook uw totaalleverancier te kunnen zijn.

Op onze site vind je allerlei informatie over lagers, aandrijftechnische componenten en aanverwante artikelen. Ook kun je online een bestelling plaatsen. Wij hebben een zeer omvangrijke voorraad, ook specials! Bij grotere afnamen kun je het beste contact met ons opnemen, zodat wij jouw kortingspercentage af kunnen stemmen op je bestellingen en de betalingscondities kunnen bespreken.
